EL1648_A無線串口透傳模組SI4463透傳無線模組

1．EL1648A簡介

EL_1648A 系列是一款低成本，高性能的 FSK 無線透明數據收發模塊?？晒ぷ髟?433/470/490MHz ISM 頻段。具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，內部自動完成通訊協議轉換和數據收發控制等特點。無須再外接MUC，直接用串口就可以進行無線數據的收發。大大縮短了的用戶的開發周期。EL_1648A 系列模塊可廣泛應用于各類無線數據傳輸領域，是設計無線數據傳輸產品的理想選擇。

2．EL1648A主要特性

• 低成本，高性能，高可靠性

• 支持FSK、GFSK、OOK調制模式

• 支持頻率范圍425~525MHz（頻段默認為490MHz）

• 接收靈敏度高達-124dBm

• 最大發射功率+20 dBm

• 功耗低

• 14mA RX電流

• 在+10dBm輸出功率時 TX電流為18mA

• 超低電流掉電模式（30NA關機電流，50nA待機電流）

• 數據傳輸速率：100bps至500Kbps

• 快速喚醒和跳頻時間，適用于跳頻應用場合

• 電源為1.8V~3.6V

• 卓越的選擇性表現（58dB相鄰信道，在1MHz時75dB阻塞）

• 天線分集和T/R開關控制

• 高度可配置的數據包處理

• TX和RX 64B的FIFOs

• 自動頻率控制（AFC）

• 自動增益控制（AGC）

• 電池低電壓檢測

• 溫度傳感器

• 支持無線喚醒WUT功能

• 符合IEEE802.15.4g

• 小體積16.5X17mm，16PIN SMD封裝，安裝方便

• 生產免調試

3．EL1648A的應用

主要用途:

• 無線抄表

• 無線傳感器

• 遠程無線數據傳輸

• 家居自動化和安防門禁系統

• 車輛防盜

• 遠程工業遙控，遙測

• 車庫控制

• 無線呼叫器

• 燈光控制

• 智能計量

• 遠程控制

• 家庭安全和報警

• 車庫門開啟器

• 遠程無鑰匙進入

• 自動化

• 工業控制

• 傳感器網絡

4．EL1648A主要性能參數

實測距離：3.2公里

測試條件：

    天氣：陰天 ，微風

    氣溫：15攝氏度

    測試頻率：490MHz

    測試速率：2.4Kbps

    測試頻偏：4.8KHz

RSSI信號強度：65

測試結果：雙向收發數據穩定可靠

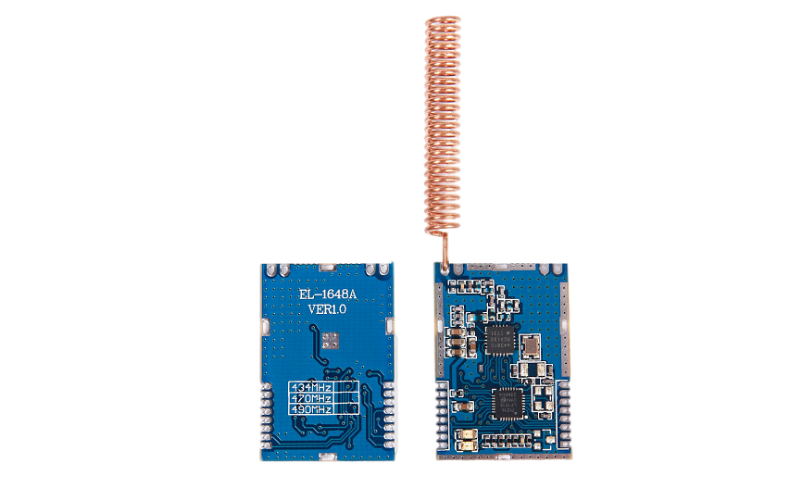

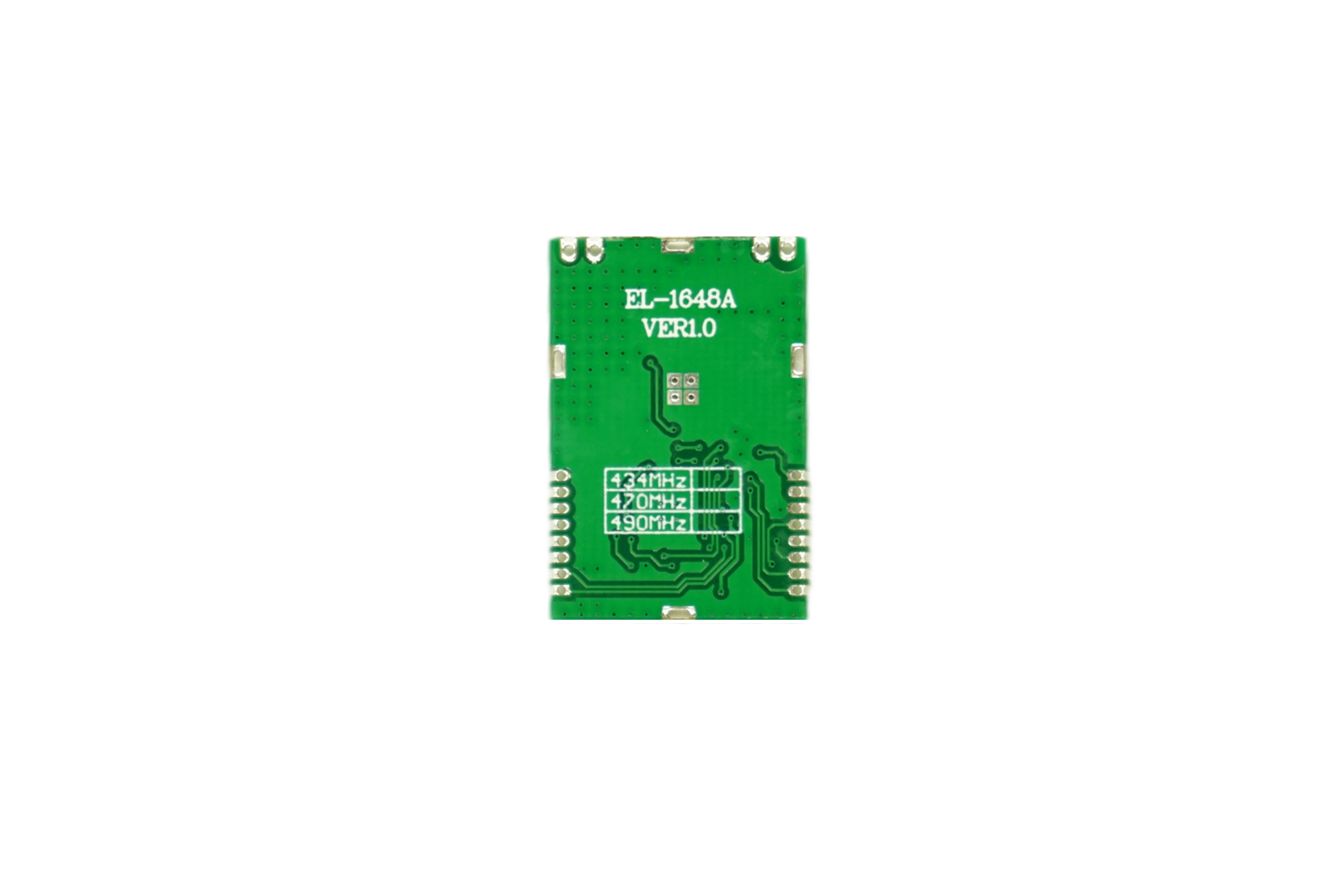

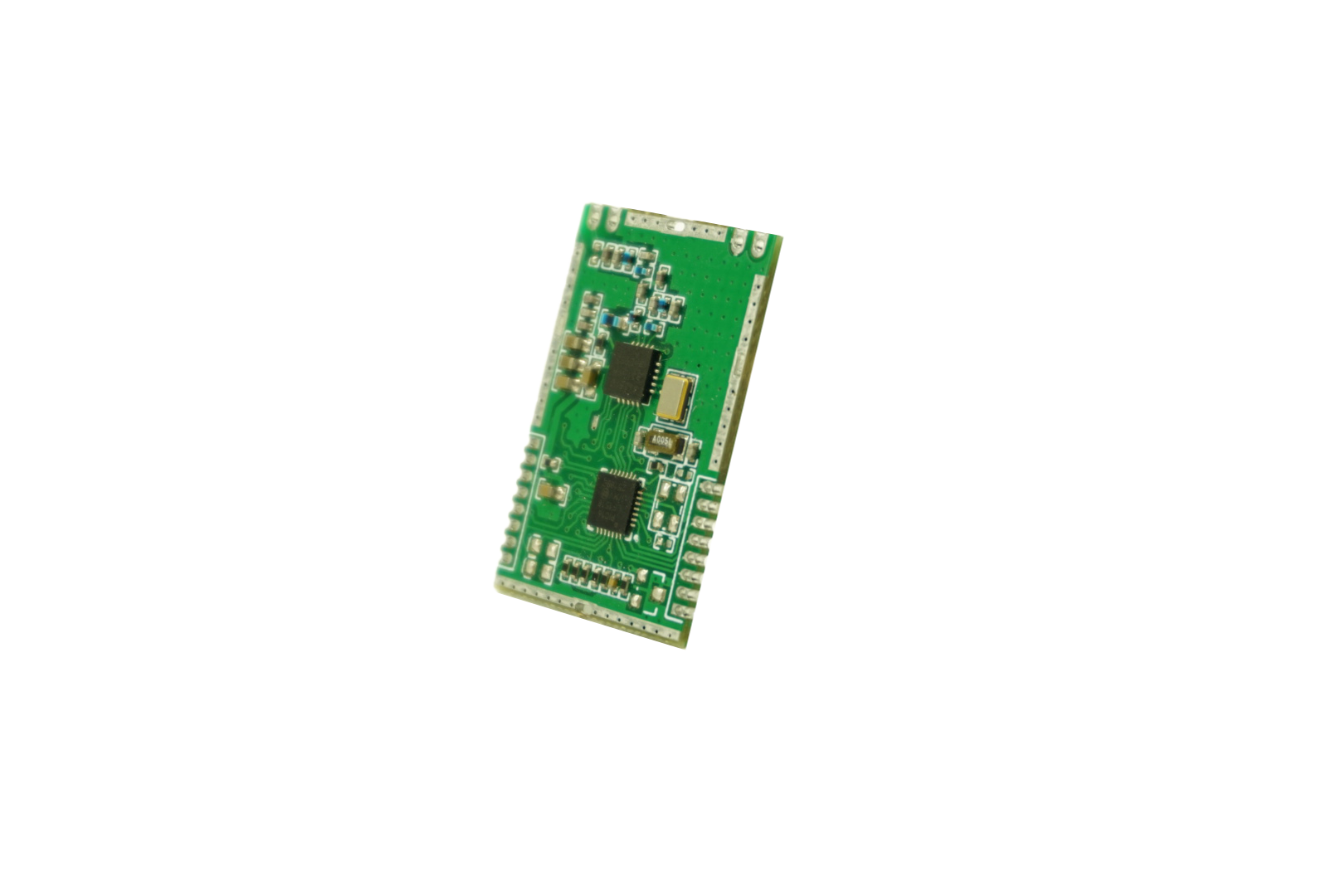

5．EL1648A無線模組的外形圖

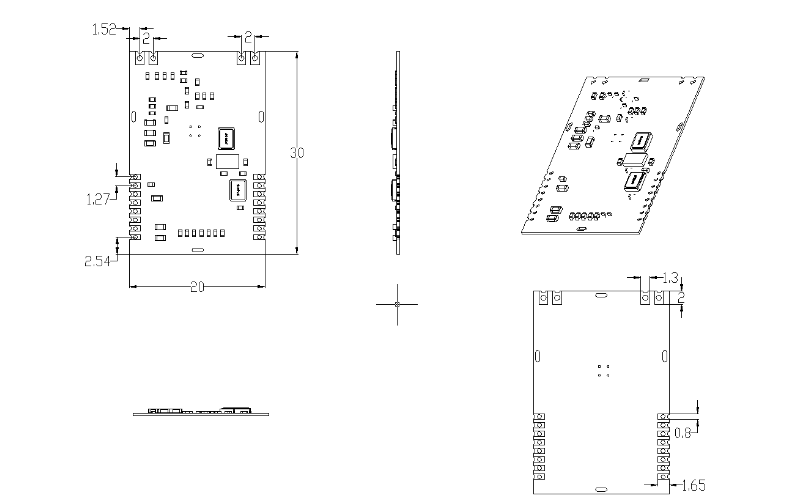

6．EL1648A無線模組的外形尺寸圖（單位：mm）

7．EL1648A無線模組的管腳定義（模塊正視）

8．可選配的天線

9．定購信息

產品型號=產品類型+工作頻段+封裝形式

EL_1648D-A_433D

產品類型 工作頻段 封裝形式
