EL1862B_PA_3W_434M大功率模組
版本號：VER1.0
福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。
公司主要經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。
公司擁有一支高素質的研發團隊，研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸?shù)刃袠I(yè)實際項目研發與實施經驗，可為客戶提供良好的技術支持服務，同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備，從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關，致力于為客戶提供性能優越、穩定可靠的產品。
目錄
1.簡述............................................................................................................................. 4
2.特性:............................................................................................................................ 4
2.1 EL1862B_PA_3W模組性能說明.................................................................................... 5
2.2 SI4463性能特性....................................................................................................... 5
2.3 SI4463與SI4432的比較........................................................................................... 6
3.主要用途:..................................................................................................................... 6
4.EL1862B_PA_3W模組的外形圖:...................................................................................... 7
4.1:實物圖...................................................................................................................... 7
4.2:外形尺寸圖：............................................................................................................ 7
4.3: EL1862B_PA_3W的管腳定義（模塊正視）............................................................... 8
5.可選配的天線............................................................................................................... 9
6.測試環境與情況.......................................................................................................... 11
7.定購信息與聯系方式................................................................................................... 12
1.簡述
EL1862B_PA系列是一款帶功率放大，自帶MCU的高性能的FSK 無線透明數據收發模塊。工作頻率從430MHz~440MHz,功率在5V時可達3W,它采用的是SI 4463無線方案，用戶只要通過串口可以簡單方便的控制無線的收發，并通過串口可進行頻率、功率、無線通訊速率，可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達15KM以上。具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊速率高，內部自動完成通訊協議轉換和數據收發控制等特點。
模塊提供 UART 串行數據接口，只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率，工作頻率，發射功率，通訊數率，調制頻偏，接收帶寬等參數。EL1862B_PA系列模塊可廣泛應用于各類無線數據傳輸領域，是設計無線數據傳輸產品的理想選擇。
2. EL1862B_PA特性:
EL1862B_PA具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，在無線速率2.4kbps下通訊距離在空曠地實測距離15公里以上，內部自動完成通訊協議轉換和數據收發控制等特點。
模塊帶有無線發送自動防沖檢測，更有效提高工作效率，避免同頻干擾?？蛇x低功耗模式，降低成本，更靈活的應用。串口超大空間的接收緩沖，可緩存1500個字節（當緩存滿時引腳有指示）。簡單靈活的運用，你只要向串口發送數據，數據自動從無線傳輸出去，而無線接收到數據，從串口直接送出（并帶有串口數據送出指示引腳），讓你實時有效的接收串口數據。EL1862B_PA讓您不用進行繁瑣的無線研發，就可以使用到最優，最穩定，距離最遠的無線模組，簡單方便就可操控?zé)o線的收發，加快您的開發周期，讓您更快的搶先市場一步！低成本，高性能，高可靠性，是工業應用的最佳選擇！
? FSK 調制, 半雙工通訊，抗干擾能力強
? 430~440MHz頻段，使用無須申請頻點。
? 頻率范圍寬，4 0個信道可通過命令選擇，每個信道間隔250K.
? 最大輸出功率 35dBm
? 接收靈敏度-126dBm
? 工作電壓3.6V~5V（5V時發射功率為35 dBm）
? 發射工作電流 1.5A@35dBm
? 接收工作電流 13mA
? 低功耗睡眠模式電流 3UA.
? 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口
? UART串行接口速率用戶可選，靈活匹配外部設備
? 工作頻率可設置，允許多個模塊頻分復用，互不干擾
? 射頻收發有沖突退避機制，提高數據傳輸可靠性
? 調制頻偏和接收帶寬可選，用戶可通過軟件配置
? 通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用
? 串口通訊速率 1.2kbps -256kbps，用戶可通過軟件配置
? 無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps
? 提供 ENABLE 控制信號，由用戶控制占空比，滿足不同需求
? 傳輸距離遠，開闊地?zé)o干擾情況下可達15Km 以上
? 小體積，16 PIN SMD 封裝，安裝方便
? 無線防沖撞機制，更穩定有效的傳輸數據
? 可選低功耗模式，適用于各種應用環境
? 串口輸出指示，更有效的監控?cái)?shù)據
? 接收緩沖區防溢功能，杜絕數據的丟失
? 40個的無線通道選擇，可做信道掃描，跳頻等功能。
? 生產免調試
? 屏蔽蓋，抗干擾能力強
? 自帶看門狗，CRC校驗，CTS等無線檢測，穩定性高。
2.1 EL1862B_PA_3W模組性能說明
外形尺寸：38x20x4毫米
工作頻率：434MHz
發射功率：35dBm
發送模式：2FSK
工作電壓：5V
工作電流：<2A(在3W時發射電流)
電源供電 | EL1862B_PA | 發射電流 | 功率 |
3.6V | 31.83dBm | 1.01A | 1.5W |
4.2V | 33.65dBm | 1.28A | 2.3W |
5V | 35.19dBm | 1.54A | 3.3W |
2.2 SI4463性能特性
Silicon Labs公司的Si446x系列的是高性能低電流的119MHz~1050MHz收發器，是EZRadioPRO系列中一員，包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm，PA支持+27dBm或+35dBm，采用(G)FSK，4(G)FSK，(G)MSK,OOK和ASK調制，數據速率從150bps~1Mbps,工作電壓1.8V~3.6V，關斷電流30nA，待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
Silicon Labs的Si446x是一款高性能，低電流的收發器，覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是 EZRadioPRO 系列產品的一部分，其中包括完整的發射器，接收器和收發器系列，覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度（為-126dBm），同時實現了較低的工作和待機電耗。
2.3 SI4463與SI4432的比較
EL1862B_PA, EL4463_100MW,EL4432_100MW 做個簡單的參數對比
參數 | EL1862B_PA | EL4463_100MW | EL4432_100MW |
頻率范圍 | 119~1050MHz | 119~1050MHz | 240~960MHz |
接收靈敏度 | -126dBm | -126dBm | -121dBm |
|
|
|
|
發射功率 | 35dBm | 20 dBm | 20 dBm |
關機電流 | NA | 30nA | 50nA |
待機電流 | 3uA | 50 nA | 800nA |
接收電流 | 17.0mA | 15.0mA | 18.5mA |
發射電流 | 1.5A/5V | 75MA | 85MA |
DATA速率 | 0.123~1M | 0.123~1M | 0.123~256K |
距離 | 15000米 122M 2.4K下 | 2800米 434M 2.4K下 | 2300米 434M 2.4K下 |
屏蔽蓋 | 有 | 無 | 無 |
EL1862B_PA_3W模組性能說明
2.4 EL1862B_PA默認配置
與模組通訊的串口速率：115200，無校驗,1位停止位
默認的無線通訊速率：2400bps，頻偏4800bps
默認的無線工作頻點：430MHZ
默認的信道間隔：250KHZ
3.主要用途:
? 家居自動化和安防門禁系統
? 無線抄表
? 車輛防盜
? 無線傳感器
? 遠程無線數據傳輸
? 遠程工業遙控，遙測
? 車庫控制
? 無線呼叫器
? 燈光控制
? 智能計量
? 遠程控制
? 家庭安全和報警
? 車庫門開啟器
? 遠程無鑰匙進入
? 自動化
? 工業控制
? 傳感器網絡
4.EL1862B_PA_3W模組的外形圖:

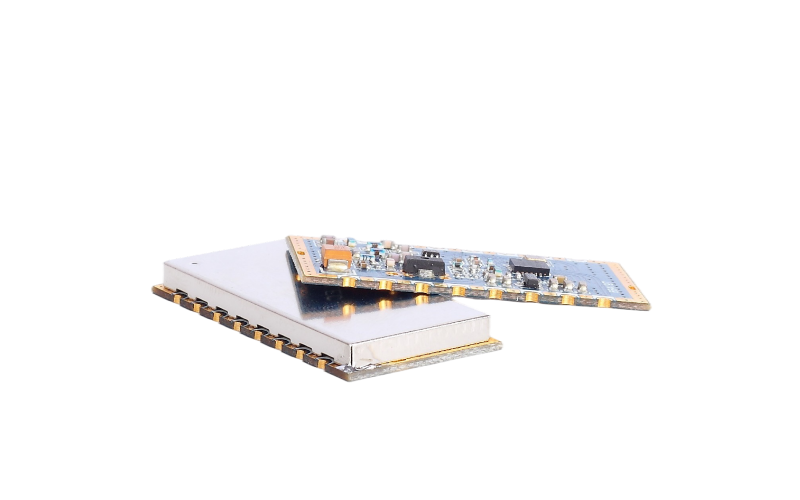

4.1:實物圖
4.2:外形尺寸圖：
4.3: EL1862B_PA的管腳定義（模塊正視）
腳位編號 | 引腳定義 | 描述 |
1 | VCC | 接電源正極5VDC |
2 | GND | 接電源地 |
3 | +3.3V | 內部LDO輸出(可輸出20mA電流) |
4 | MCLR | 模組復位引腳，低電平模組復位 |
5 | SET_LED | 參數設置狀態燈指示：上電高電平，在設置狀態時輸出低電平指示。休眠時此引腳為高電平 |
6 | RXD | 串口UART接收腳 |
7 | TXD | 串口UART發送腳 |
8 | CONFIG | 參數設置使能腳：低電平時進入?yún)?shù)修改狀態，高電平（懸空）進入透?jìng)髂Ｊ?，可通過5腳電平判斷模塊工作狀態。 |
9 | GND | 接電源地 |
10 | RADIO_LED | 無線工作指示：平時為高電平，當無線接收到完整數據包或無線發送成功時會輸出約150MS的低電平，休眠時電平為高電平 |
11 | UART_WAKEN | 模塊UART輸出指示：平時高電平，低電平時表示串口約15US后有數據輸出，休眠時電平為高 |
12 | UART_BUSY | 串口接收忙碌指示：高電平表示空閑，可以往串口送數無線轉發出，低電平 表示串口緩沖區忙碌，應暫停往串口送數。 |
13 | ENABLE | 模塊休眠引腳，低電平使能模塊進入工作狀態，高電平（懸空）模塊休眠 |
14 | GPIO0 | NC |
15 | GND | 接天線地 |
16 | ANT | 接50歐的同軸天線 |
注意事項：
1） 本模塊使前一定連接好天線、再接上電源。
2）如需通過串口修改配置設置步驟如下：
第8腳對地，當?shù)?/span>5引腳SET_LED輸出低電平指示時，這時可以進入串口修改功能配置狀態。通過串口控制命令可設置參數。成功后會有串口命令回應
3）供電電源不超過5V，電源正負極線盡可能使用粗一點的電源線
4)不能使用普通的碳性電池、堿性電池， 推薦使用鋰電池供電最大放電電流2A
5)天線 ANT 焊接不能虛焊 ，連接屏蔽線也要焊牢到線路板的GND上，否則會影響發射與接收的性能
5.可選配的天線

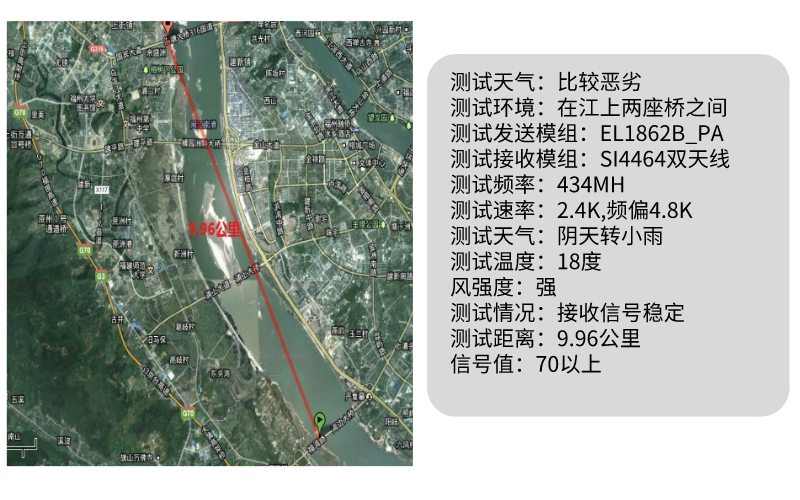

6.測試環境與情況
7.定購信息與聯系方式
產品型號=產品類型+工作頻段+封裝形式
EL1862B_PA_3W
產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL1862B_PA_3W -121D | 121 MHZ | SMD 38x20x4毫米 |
EL1862B_PA_3W -434D | 434MHZ | SMD 38x20x4毫米 |
EL1862B_PA_3W -470D | 470MHZ | SMD 38x20x4毫米 |
EL1862B_PA_3W -868D | 868MHZ | SMD 38x20x4毫米 |
EL1862B_PA_3W -915D | 915MHZ | SMD 38x20x4毫米 |
