UART無線串口

EL1861B_PA_1W大功率模組SI4463UART無線透傳模塊

EL1861B_PA具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,在無線速率2.4kbps下通訊距離在空曠地實測距離10公里,內部自動完成通訊協議轉換和數據收發控制等特點。 模塊帶有無線發送自動防沖檢測,更有效提高工作效率,避免同頻干擾。可選低功耗模式,降低成本,更靈活的應用。串口超大空量的接收緩沖,可緩存1000個字節(當緩存滿時引腳有指示)。簡單靈活的運用,你只要向串口發送數據,數據自動模從無線傳輸出去,而無線接收到數據,從串口直接送出(并帶有串口數據送出指示引腳),讓你實時有效的接收串口數據。EL1861B_PA讓您不用進行繁瑣的無線研發,就可以使用到最優,最穩定,距離最遠的無線模組,簡單方便就可操控?zé)o線的收發,加快您的開發周期,讓您更快的搶先市場一步!低成本,高性能,高可靠性,是工業應用的最佳選擇!

  • 尺寸大小: 38*20*4毫米
  • 頻率:: 160/433/470/868/915MHz可定制頻點
  • 型號: EL1861B_PA_3W_433





  EL1861B_PA_1W大功率模組

版本號:VER1.1


















  福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術,自動化控制應用和整體解決方案的研發,生產,銷售,服務。專業提供從事物聯網-無線產品的開發及應用。

公司主要經營無線數傳模塊系列,自組網無線數傳模塊系列,自動化控制產品系列。

公司擁有一支高素質的研發團隊,研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸?shù)刃袠I(yè)實際項目研發與實施經驗,可為客戶提供良好的技術支持服務,同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備,從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關,致力于為客戶提供性能優越、穩定可靠的產品。



















目錄

1.簡述... 4

2.特性:. 4

2.1 EL1861B_PA_1W模組性能說明... 5

2.2 SI4463性能特性... 5

2.3 SI4463與SI4432的比較... 6

3.主要用途:. 6

4.EL1861B_PA_1W模組的外形圖:. 7

4.1:實物圖... 7

4.2:外形尺寸圖:... 7

4.3:  EL1861B_PA_1W的管腳定義(模塊正視)... 8

5.可選配的天線... 9

6.測試環境與情況... 11

7.定購信息與聯系方式... 12




























1.簡述

EL1861B_PA系列是一款帶功率放大,自帶MCU的高性能的FSK 無線透明數據收發模塊。它采用的是SI 4463無線方案,用戶只要通過串口可以簡單方便的控制無線的收發,并通過串口可進行頻率、功率、無線通訊速率,可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達10KM.具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊速率高,內部自動完成通訊協議轉換和數據收發控制等特點。

模塊提供 UART 串行數據接口,只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率,工作頻率,發射功率,通訊數率,調制頻偏,接收帶寬等參數。EL1861B_PA系列模塊可廣泛應用于各類無線數據傳輸領域,是設計無線數據傳輸產品的理想選擇。

2. EL1861B_PA特性:

EL1861B_PA具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,在無線速率2.4kbps下通訊距離在空曠地實測距離10公里,內部自動完成通訊協議轉換和數據收發控制等特點。

模塊帶有無線發送自動防沖檢測,更有效提高工作效率,避免同頻干擾??蛇x低功耗模式,降低成本,更靈活的應用。串口超大空量的接收緩沖,可緩存1000個字節(當緩存滿時引腳有指示)。簡單靈活的運用,你只要向串口發送數據,數據自動模從無線傳輸出去,而無線接收到數據,從串口直接送出(并帶有串口數據送出指示引腳),讓你實時有效的接收串口數據。EL1861B_PA讓您不用進行繁瑣的無線研發,就可以使用到最優,最穩定,距離最遠的無線模組,簡單方便就可操控?zé)o線的收發,加快您的開發周期,讓您更快的搶先市場一步!低成本,高性能,高可靠性,是工業應用的最佳選擇!

?  FSK 調制, 半雙工通訊,抗干擾能力強

?  119MHz~1050MHz頻段,使用無須申請頻點。

?  頻率范圍寬,433M支持頻率可選420M~445M.50個信道,每個信道間隔500K.

?  最大輸出功率 31dBm,輸出功率可在 27~31dBm 范圍內調整

?  接收靈敏度-126dBm

?  發射工作電流 450mA@31dBm

?  接收工作電流 13mA

?  低功耗睡眠模式電流 50nA

?  標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口

?  UART串行接口速率用戶可選,靈活匹配外部設備

?  工作頻率可設置,允許多個模塊頻分復用,互不干擾

?  射頻收發有沖突退避機制,提高數據傳輸可靠性

?  調制頻偏和接收帶寬可選,用戶可通過軟件配置

?  通訊協議轉換及射頻收發切換自動完成,用戶無須干預,簡單易用

?  串口通訊速率 1.2kbps -256kbps,用戶可通過軟件配置

?  無線通訊速率 可選1.2 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps

?  提供 ENABLE 控制信號,由用戶控制占空比,滿足不同需求

?  傳輸距離遠,開闊地?zé)o干擾情況下可達10Km 以上

?  小體積,16 PIN SMD 封裝,安裝方便

?  無線防沖撞機制,更穩定有效的傳輸數據

?  可選低功耗模式,適用于各種應用環境

?  串口輸出指示,更有效的監控數據

?  接收緩沖區防溢功能,杜絕數據的丟失

?  50個的無線通道選擇,可做信道掃描,跳頻等功能。

?  生產免調試

?  屏蔽蓋,抗干擾能力強

?  自帶看門狗,CRC校驗,CTS等無線檢測,穩定性高。

2.1 EL1861B_PA_1W模組性能說明

外形尺寸:38x20x2毫米

工作頻率:434MH 470MH 868M 915M

發射功率:31dBm

發送模式: OOK/FSK/GFSK/4FSK/4GFSK

工作電壓:5~8V

電壓V

輸出功率(dBm)

輸出功率(mW)

電流(mA)


5

28

630.9573445

320


6

29

794.3282347

370


6.5

29.5

891.2509381

410


7

29.7

933.2543008

430


7.5

31.2

1047.128548

450


2.2 SI4463性能特性

Silicon Labs公司的Si446x系列的是高性能低電流的119MHz~1050MHz收發器,是EZRadioPRO系列中一員,包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm,PA支持+27dBm或+30dBm,采用(G)FSK,4(G)FSK,(G)MSK,OOK和ASK調制,數據速率從100bps~1Mbps,工作電壓1.8V~3.6V,關斷電流30nA,待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

Silicon Labs的Si446x是一款高性能,低電流的收發器,覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是 EZRadioPRO 系列產品的一部分,其中包括完整的發射器,接收器和收發器系列,覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度(為-126dBm),同時實現了較低的工作和待機電耗。

2.3 SI4463與SI4432的比較

EL1861B_PA, EL4463_100MW,EL4432_100MW 做個簡單的參數對比


參數

EL1861B_PA

EL4463_100MW

EL4432_100MW

頻率范圍

119~1050MHz

119~1050MHz

240~960MHz

接收靈敏度

-126dBm

-126dBm

-121dBm

發射功率

31dBm

20 dBm

20 dBm

關機電流

30nA

30nA

50nA

待機電流

50 nA

50 nA

800nA

接收電流

10.0mA

10.0mA

18.5mA

發射電流

450MA

75MA

85MA

DATA速率

0.123~1M

0.123~1M

0.123~256K

距離

10000

434M 2.4K

2800

434M 2.4K

2300

434M 2.4K

屏蔽蓋

2.4 EL1861B_PA默認配置

與模組通訊的串口速率:19200,無校驗,1位停止位

默認的無線通訊速率:1200bps,頻偏4800bps

默認的無線工作頻點:433MHZ

默認的信道間隔:500KHZ

默認的ID號:0001

3.主要用途:

?  家居自動化和安防門禁系統

?  無線抄表

?  車輛防盜

?  無線傳感器

?  遠程無線數據傳輸

?  遠程工業遙控,遙測

?  車庫控制

?  無線呼叫器

?  燈光控制

?  智能計量

?  遠程控制

?  家庭安全和報警

?  車庫門開啟器

?  遠程無鑰匙進入

?  自動化

?  工業控制

?  傳感器網絡


4.EL1861B_PA_1W模組的外形圖:

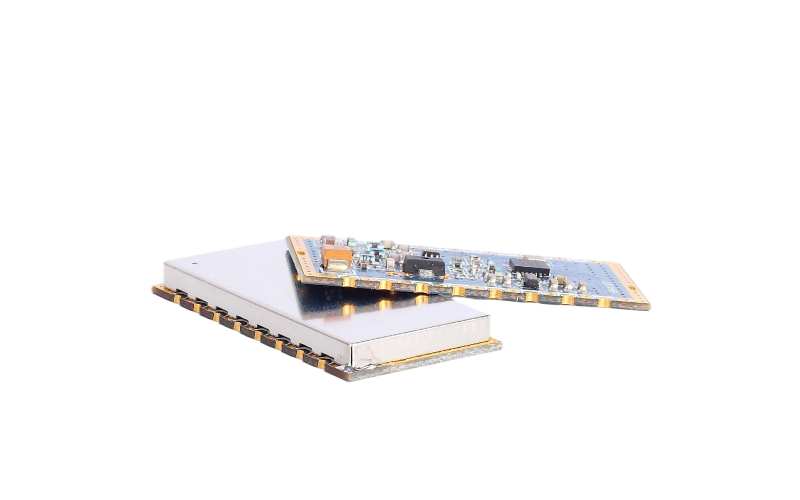

4.1:實物圖

圖片關鍵詞

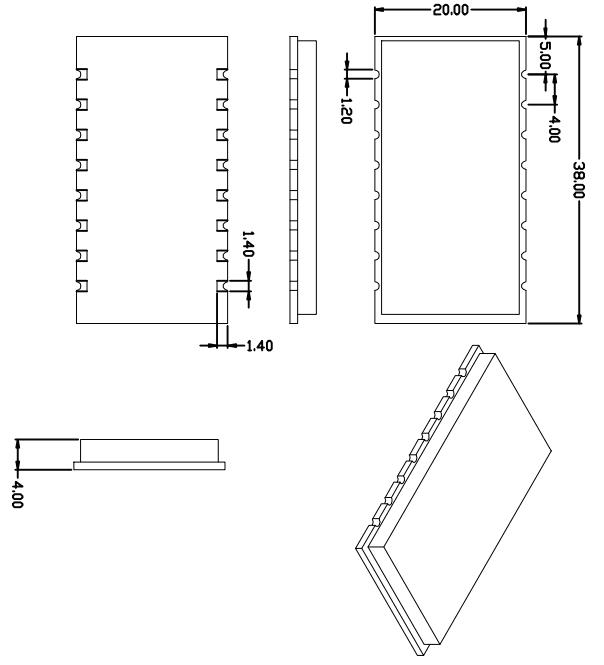

4.2:外形尺寸圖:

圖片關鍵詞


4.3:  EL1861B_PA的管腳定義(模塊正視)

圖片關鍵詞


腳位編號

引腳定義

描述

1

VCC

接電源正極5V~7.5VDC

2

GND

接電源地

3

+3.3V

內部LDO輸出

4

MCLR

模組復位引腳,低電平模組復位

5

P2.7

此端口拉低,再進行復位上電  ,進入設置狀態,在此狀態,可以通過串口修改功能配置

6

RXD

串口UART接收腳

7

TXD

串口UART發送腳

8

slepControl

P0.3  高的時候進入低功耗,低電平進入工作狀態

9

GND

接電源地

10

slepIndicator

休眠指示燈,高電平是表示進入休眠狀態,低電平表示工作狀態

11

UART_TX_LED

串口發送指示,有數據要送出指示腳,平時高電平,當此管腳被拉低100US后 ,串口開始送出數據

12

UART_BUSY

  串口接收忙碌指示,高電平表示空閑,可以往串口送數無線轉發出,低電平 表示串口緩沖區忙碌,應暫停往串口送數。

13

GPIO1

NC

14

GPIO0

NC

15

GND

接電源地

16

ANT

接50歐的同軸天線


5.可選配的天線

圖片關鍵詞

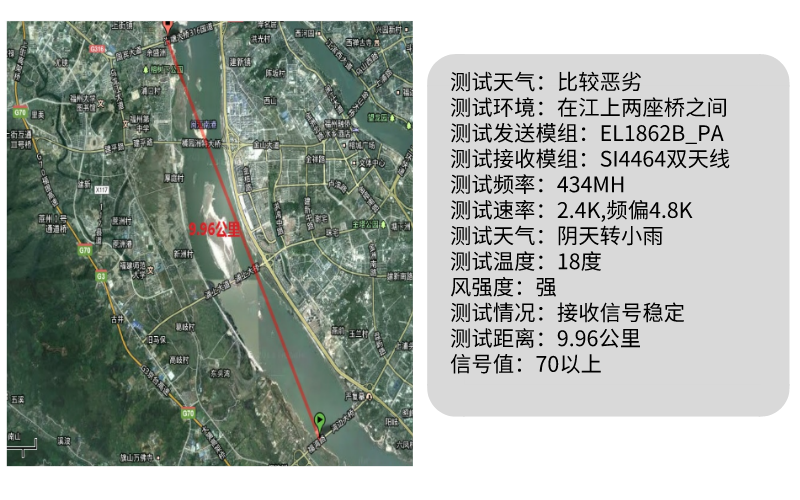

6.測試環境與情況

測試天氣:比較惡劣

測試環境:在江上兩座橋之間

測試發送模組:EL1861B_PA

測試接收模組:SI4463雙天線

測試頻率:434MH

測試速率:2.4K,頻偏4.8K

測試天氣:陰天轉小雨


測試溫度:18


風強度:強

測試情況:接收信號穩定

測試距離:9.96公里

信號值:70以上


圖片關鍵詞


7.定購信息與聯系方式

產品型號=產品類型+工作頻段+封裝形式

EL1861B_PA_1W

產品類型 工作頻段 封裝形式

產品型號

工作頻段

封裝形式

EL1861B_PA_1W -433D

433 MHZ


EL1861B _PA_1W _470D

470MHZ


EL1861B _PA_1W _868D

868MHZ


EL1861B PA_1W _915D

915 MHZ
