SPI接口模塊

EL1663C_PA_3W大功率模組SI44633W大功率模組

EL1663C_PA_3W是一款輸出功率為3W的大功率模塊,采用的是SI4463內核,通過SPI接口就可以修改內部參數。 Silicon Labs公司的Si446x系列是高性能低電流的119MHz~1050MHz收發器,是EZRadioPRO系列中一員,包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm,PA支持+27dBm或+30dBm,采用(G)FSK,4(G)FSK,(G)MSK,OOK和ASK調制,數據速率100bps~1Mbps,工作電壓1.8~3.6V,關斷電流30nA,待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。 Silicon Labs的Si446x是一款高性能,低電流的收發器,覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是EZRadioPRO系列產品的一部分,其中包括完整的發射器,接收器和收發器系列,覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度(為-126dBm),同時實現了較低的工作和待機電耗。

  • 尺寸大?。?/span> 38*20*4毫米
  • 頻率:: 915/433/470/868MHz
  • 型號: EL1663C_PA_3W大功率模組






  EL1663C_PA_3W大功率模組

版本號:VER1.0











易聯電子已有多年的無線與GSM應用經驗。專注于無線通訊技術,自動化控制應用和整體解決方案的研發,生產,銷售,服務。專業提供從事物聯網-無線產品的開發及應用。

經營無線數傳模塊系列,自組網無線數傳模塊系列,自動化控制產品系列。
































目錄

1.簡述... 4

2.特性:. 4

2.1 EL1663C_PA_3W模組性能說明... 4

2.2 SI4463性能特性... 5

3.主要用途: 5

4.EL1663C_PA_3W模組的外形圖:. 6

4.1:實物圖... 6

4.2:外形尺寸圖:... 6

5.可選配的天線... 8

6.驅動程序及其他注意事項:... 10

7.定購信息與聯系方式... 12




























1.簡述

EL1663C_PA_3W是一款輸出功率為3W的大功率模塊,采用的是SI4463內核,通過SPI接口就可以修改內部參數。

Silicon Labs公司的Si446x系列是高性能低電流的119MHz~1050MHz收發器,是EZRadioPRO系列中一員,包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm,PA支持+27dBm或+30dBm,采用(G)FSK,4(G)FSK,(G)MSK,OOK和ASK調制,數據速率100bps~1Mbps,工作電壓1.8~3.6V,關斷電流30nA,待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

Silicon Labs的Si446x是一款高性能,低電流的收發器,覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是EZRadioPRO系列產品的一部分,其中包括完整的發射器,接收器和收發器系列,覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度(為-126dBm),同時實現了較低的工作和待機電耗。

2.特性:

2.1 EL1663C_PA_3W模組性能說明

外形尺寸:38x20x4毫米

工作頻率 915M

發射功率:35dBm

發送模式: OOK/FSK/GFSK/4FSK/4GFSK

工作電壓:4.5~5V

電壓V

輸出功率(dBm)

輸出功率(mW)

電流(mA)


4.5

34.7

2951

1600


5

35

3162

1700













2.2 SI4463性能特性

?  頻率范圍為119 MHz ~1050 MHz

?  接收靈敏度-126dBm

?  調制

?  (G)FSK,4(G)FSK,(G)MSK

?  OOK和ASK

?  PA支持+27或+30dBm

?  功耗低

?  超低電流掉電模式

?  30NA關機,50nA的待機

?  數據傳輸速率=100bps1Mbps

3.主要用途:

?  家居自動化和安防門禁系統

?  無線抄表

?  車輛防盜

?  無線傳感器

?  遠程無線數據傳輸

?  遠程工業遙控,遙測

?  車庫控制

?  無線呼叫器

?  燈光控制

?  智能計量

?  遠程控制

?  家庭安全和報警

?  車庫門開啟器

?  遠程無鑰匙進入

?  自動化

?  工業控制

?  傳感器網絡


4.EL1663C_PA_3W模組的外形圖:

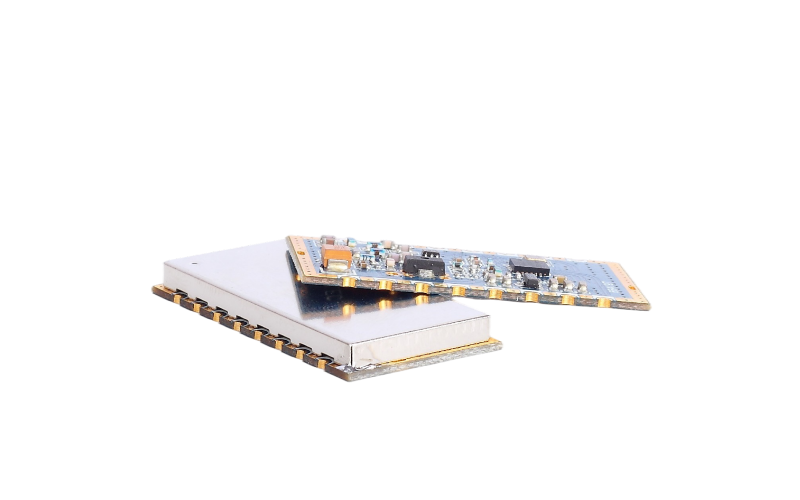

4.1:實物圖

圖片關鍵詞

4.2:外形尺寸圖:

圖片關鍵詞



4.3:  EL1663C_PA_3W的管腳定義(模塊正視)

圖片關鍵詞


腳位編號

引腳定義

描述

1

VCC

接電源正極4.5~5V DC

2

GND

接電源地

3

+3.3V

內部LDO輸出

4

GPIO0

接IC的GPIO0(可用來測試靈敏度)

5

GPIO1

接IC的GPIO1(可用來測試靈敏度)

6

SCK

串行時鐘輸入。0~VDDV數字輸入。該引腳提供了4線串行數據時鐘功能

7

SDO

0~VDDV數字輸出,提供了對內部控制寄存器的串行回讀功能

串行數據輸入

8

SDI

0~VDDV數字輸入。該引腳為4線串行數據串行數據流總線。

9

GND

接電源地

10

nSEL

串行接口選擇輸入引腳。0~VDDV數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能,這個信號也用于表示突發讀/寫模式。

11

nIRQ

中斷輸出引腳,中斷產生時輸出低電平

12

SDN

關閉輸入引腳。0~VDDV數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。

13

NC

懸空

14

NC

懸空

15

GND

接電源地

16

ANT

接50歐的同軸天線



5.可選配的天線


圖片關鍵詞
















6.驅動程序及其他注意事項:

  驅動程序與EL1663B_PA_1W基本兼容,除SI4463芯片輸出功率不能設置為100mw(相應寄存器值0x7F),應設置為輸出10mw(相應寄存器值0x14),其他部分相同。具體可參考原來1W例程。

原來1W功率部份程序定義由

#define RF_PA_MODE_5 0x11, 0x22, 0x05, 0x00, 0x88, 0x7F, 0x00, 0x5D, 0xF4

改成

#define RF_PA_MODE_5 0x11, 0x22, 0x05, 0x00, 0x88, 0x14, 0x00, 0x5D, 0xF4

如下圖所示PA power level 的值由原來的0X7F 改為 0X14。


  本模組輸出功率達到3W,體積小巧,考慮到散熱,建議采用間歇發送模式(一般應用也都是這種模式),如發送一次或幾次數據轉為接收模式。實測200mS內發送50mS ,長時間工作,模組溫升正常。如客戶需較長時間連續發送無間歇,應考慮外部散熱措施,建議客戶主板在模組底部開窗散熱位置相應開方形槽,增加散熱片,提高散熱性能。


7.定購信息與聯系方式

產品型號=產品類型+工作頻段+封裝形式

EL1663C_PA_1W

產品類型 工作頻段 封裝形式

產品型號

工作頻段

封裝形式

EL1663C_PA_3W -433D

433 MHZ


EL1663C_PA_3W _470D

470MHZ


EL1663C_PA_3W _868D

868MHZ


EL1663C_PA_3W _915D

915 MHZ


福州易聯電子有限公司

                        Fuzhou ELINK Electronics Co., Ltd.

                    網址:http://erotikgifs.com

                        郵箱:sales@elink-elec.com

                        電話:86-591-87591000

地址:福建省福州市倉山區橘園洲工業區27棟
