EL1865A無線UART通訊模組SI4463無線模組

EL1865A是一款采用SI4460內核和32位微控制器EFM32HG110F64設計的輸出功率為+13dBm的高性能無線收發通訊模組。工作頻段為429~439MHz,默認頻段為434MHz。(可選868/915Mhz) EL1865A是高性能低電流的429~439MHz收發模組,采用SI4460內核設計,包括完整的發送器和接收器。接收靈敏度為-126dBm,最大輸出功率+13dBm,支持(G)FSK,OOK調制方式,數據速率從100bps~1000Kbps,工作電壓1.8V~3.6V,關斷電流30nA,待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。 EL1865A出廠默認標配彈簧天線。

  • 尺寸大小:
  • 頻率::
  • 型號:

EL1865A簡介

EL1865A是一款采用SI4460內核和32位微控制器EFM32HG110F64設計的輸出功率為+13dBm的高性能無線收發通訊模組。工作頻段為429~439MHz,默認頻段為434MHz。(可選868/915Mhz

EL1865A是高性能低電流的429~439MHz收發模組,采用SI4460內核設計,包括完整的發送器和接收器。接收靈敏度為-126dBm,最大輸出功率+13dBm,支持(G)FSK,OOK調制方式,數據速率從100bps~1000Kbps,工作電壓1.8V~3.6V,關斷電流30nA,待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

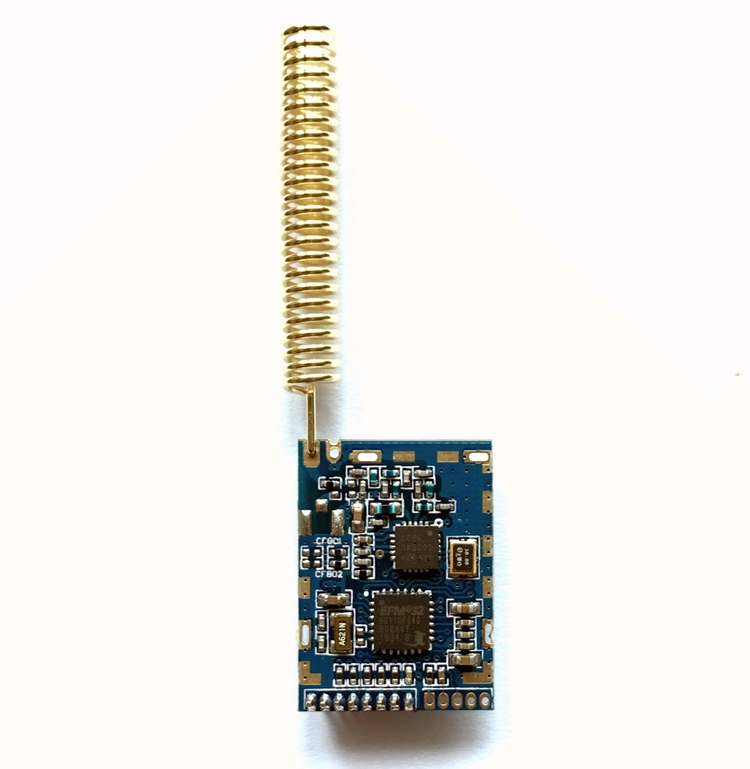

EL1865A出廠默認標配彈簧天線。


EL1865A主要特性

?  低成本,高性能,高可靠性

?  內置高性能低功耗32位微控制器

?  支持FSK、GFSK、OOK調制模式

?  支持頻率范圍429~439MHz(頻段默認為434MHz)

?  接收靈敏度高達-126dBm

?  最大發射功率+13dBm

?  功耗低

?  13mA RX電流

?  在+10dBm輸出功率時 TX電流為18mA

?  超低電流掉電模式(30NA關機電流,50nA待機電流)

?  數據傳輸速率:100bps至1000Kbps

?  快速喚醒和跳頻時間,適用于跳頻應用場合

?  電源為1.8V~3.6V

?  卓越的選擇性表現(60dB相鄰信道,在1MHz時75dB阻塞)

?  天線分集和T/R開關控制

?  高度可配置的數據包處理

?  TX和RX 64B的FIFOs

?  自動頻率控制(AFC)

?  自動增益控制(AGC)

?  電池低電壓檢測

?  溫度傳感器

?  支持無線喚醒WUT功能

?  符合IEEE802.15.4g

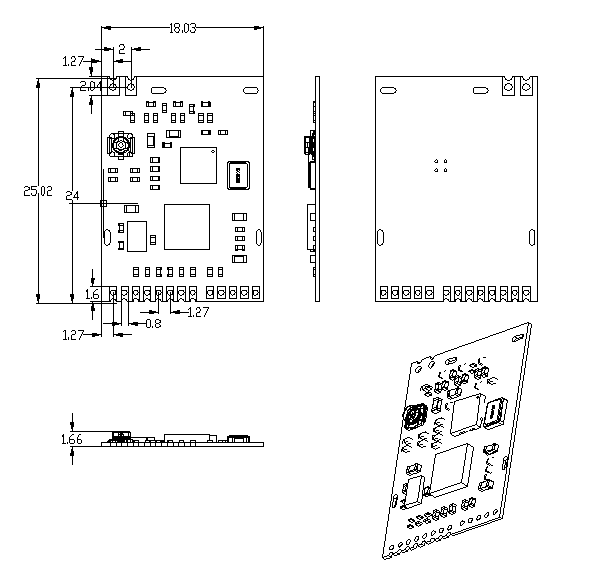

?  小體積25X18mm,8PIN DIP/SMD封裝,安裝方便

?  生產免調試


EL1865A主要性能參數

類別

描述

最小值

典型值

最大值

單位

工作電壓


1.8

3.3

3.6

V

工作頻率


863

868

873

MHz

工作溫度范圍


-30


+85

最大發射功率


12.2

12.5

13.5

dBm

發射電流(不含MCU

+13dBm 3.3V

35

38

42

mA

數據速率

FSK調制

0.1


1000

KHz

接收帶寬

BW

1.1


850

KHz

RSSI分辨率



0.5


dB

接收靈敏度

(BT=0.5)

速率500bps


-125


dBm

速率9.6Kbps


-115


dBm

速率40Kbps


-109


dBm
