單向接收模塊

EL1530R無線遙控器接收超外差解碼模組電子帶MCU低成本定制功能

EL1530R簡介EL1530R是一款高性能無線接收解碼通訊模組。工作頻段為433.92MHz/315MHz,默認頻段為433.92MHz。EL1530R是高性能無線接收解碼模組,采用超外差接收和高性能MCU設計,包括完整OOK接收器和解碼IC。接收靈敏度為-110dBm,支持OOK調制方式,,工作電壓3.3V~5V。主要應用在遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化等。

  • 尺寸大?。?/span> 20*30*2毫米
  • 頻率:: 315/433/868/915MHz
  • 型號: EL1530R

EL1530R簡介

EL1530R是一款高性能無線接收解碼通訊模組。工作頻段為433.92MHz/315MHz,默認頻段為433.92MHz

EL1530R是高性能無線接收解碼模組,采用超外差接收和高性能MCU設計,包括完整OOK接收器和解碼IC。接收靈敏度為-110dBm,支持OOK調制方式,,工作電壓3.3V~5V。主要應用在遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化等。

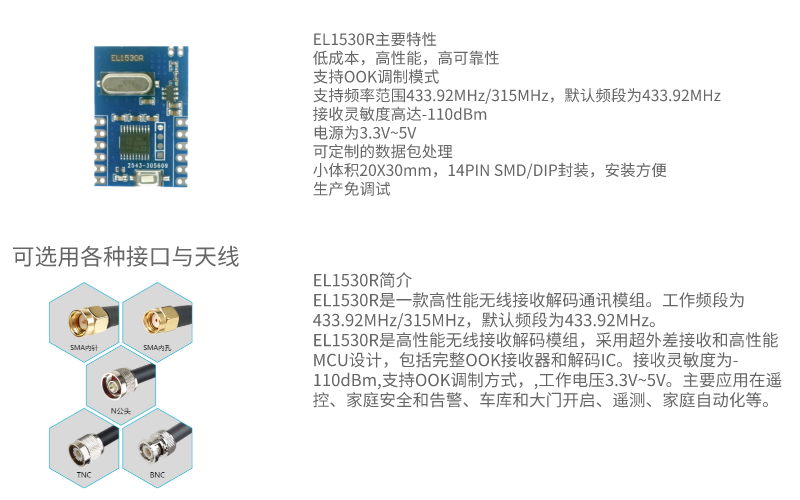

EL1530R主要特性

?  低成本,高性能,高可靠性

?  支持OOK調制模式

?  支持頻率范圍433.92MHz/315MHz,默認頻段為433.92MHz

?  接收靈敏度高達-110dBm

?  電源為3.3V~5V

?  可定制的數據包處理

?  小體積20X30mm,14PIN SMD/DIP封裝,安裝方便

?  生產免調試

EL1530R的應用

主要用途:

?  家居自動化和安防門禁系統

?  車輛防盜

?  車庫控制

?  無線呼叫器

?  燈光控制

?  遠程控制

?  家庭安全和報警

?  車庫門開啟器

?  自動化

EL1530R主要性能參數

類別

描述

最小值

典型值

最大值

單位

工作電壓


3.3

3.3

5

V

工作頻率


315

433.92

433.92

MHz

接收靈敏度



-110


dBm




EL1530R主要性能參數

類別

描述

最小值

典型值

最大值

單位

工作電壓


3.3

3.3

5

V

工作頻率


315

433.92

433.92

MHz

接收靈敏度




-110


dBm


圖片關鍵詞

圖片關鍵詞EL1530R無線接收解碼模組說明書V1.0.pdf
