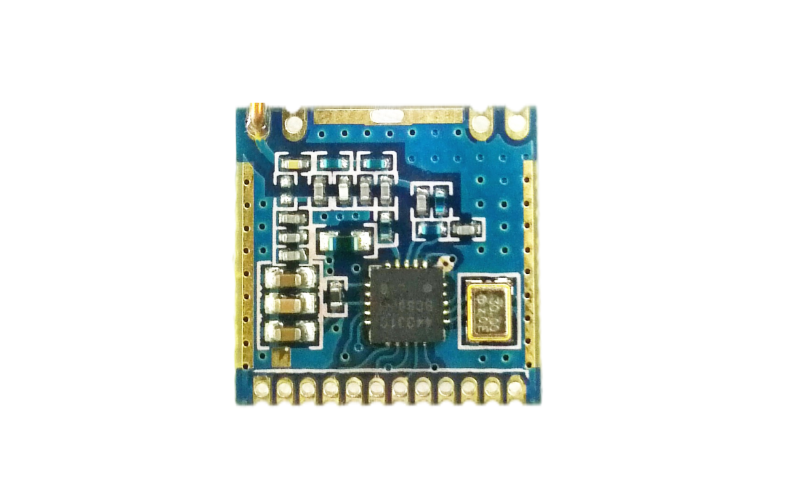

EL-1648D無線通訊模組SI4438無線模塊

EL1648D是一款采用SI4438內核設計的輸出功率為100mW的高性能無線收發通訊模組。工作頻段為425MHz~525MHz,默認頻段為490MHz。 EL1648D是高性能低電流的425MHz~525MHz收發模組,采用SI4438內核設計,包括完整的發送器和接收器。接收靈敏度為-124dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式,數據速率從100bps~500Kbps,工作電壓1.8V~3.6V,關斷電流30nA,待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

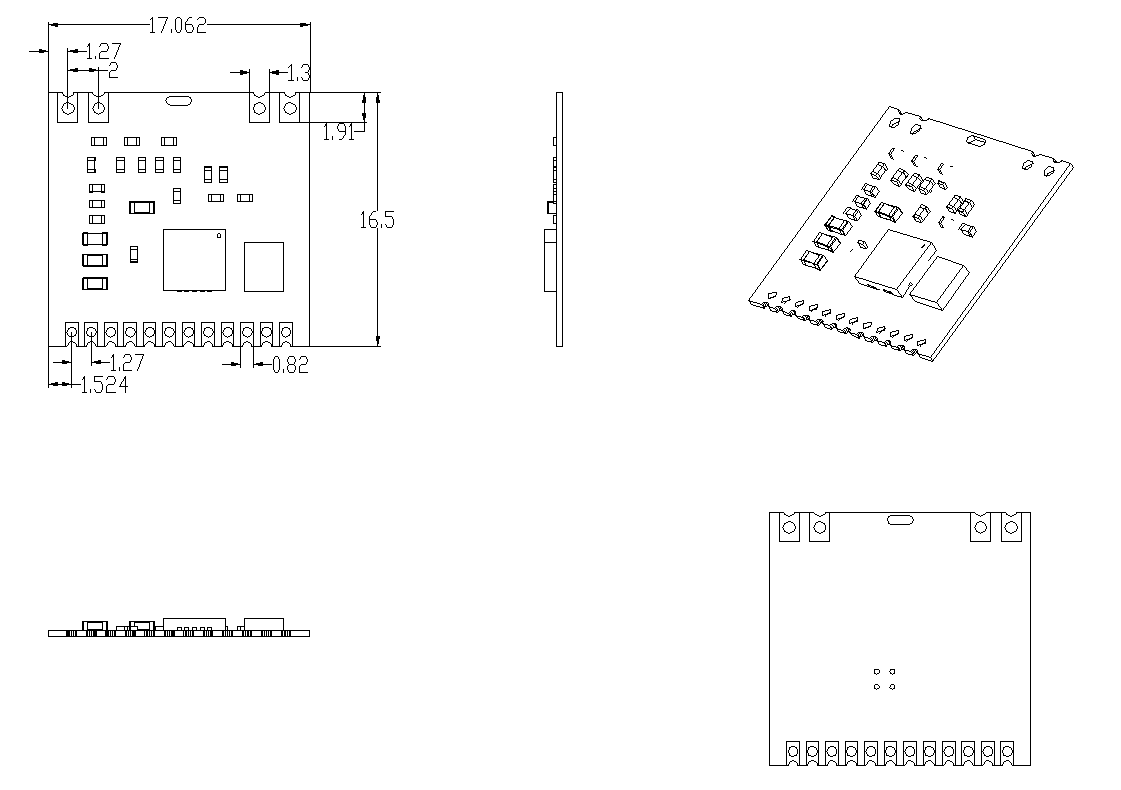

  • 尺寸大?。?/span> 16.5*17.06*3
  • 頻率:: 433/470/490/515MHz

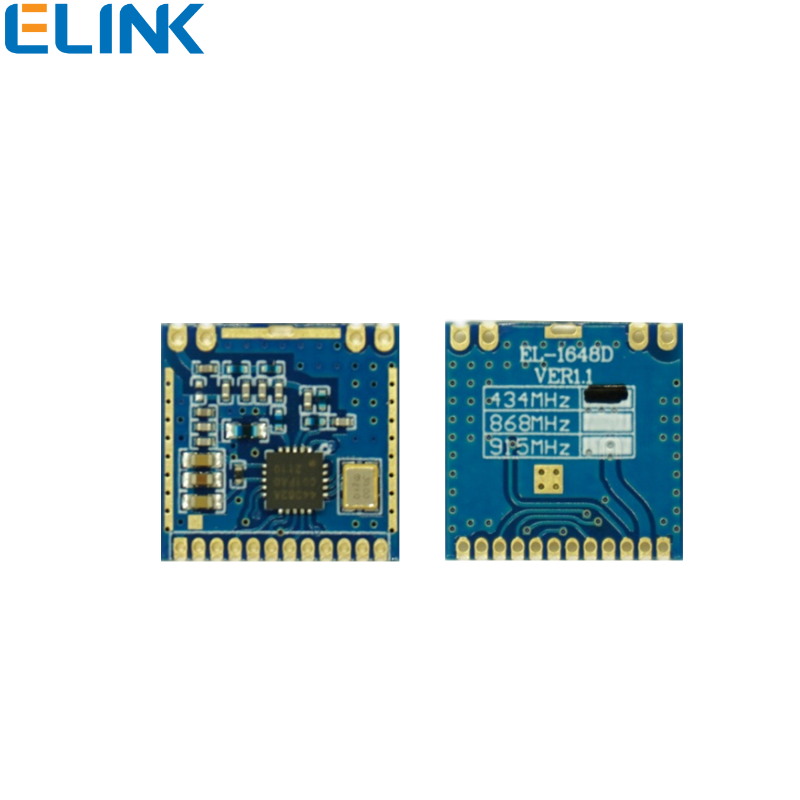

  • 型號: EL1648D

EL1648D是一款采用SI4438內核設計的輸出功率為100mW的高性能無線收發通訊模組,SI4438無線模塊工作頻段為425MHz~525MHz,默認頻段為490MHz

EL1648D是高性能低電流的425MHz~525MHz收發模組,采用SI4438內核設計,包括完整的發送器和接收器。接收靈敏度為-124dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式,數據速率從100bps~500Kbps,工作電壓1.8V~3.6V,關斷電流30nA,待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。


EL-1648D主要特性

?  低成本,高性能,高可靠性

?  支持FSK、GFSK、OOK調制模式

?  支持頻率范圍425~525MHz(頻段默認為490MHz)

?  接收靈敏度高達-124dBm

?  最大發射功率+20 dBm

?  功耗低

?  14mA RX電流

?  在+10dBm輸出功率時 TX電流為18mA

?  超低電流掉電模式(30NA關機電流,50nA待機電流)

?  數據傳輸速率:100bps至500Kbps

?  快速喚醒和跳頻時間,適用于跳頻應用場合

?  電源為1.8V~3.6V

?  卓越的選擇性表現(58dB相鄰信道,在1MHz時75dB阻塞)

?  天線分集和T/R開關控制

?  高度可配置的數據包處理

?  TX和RX 64B的FIFOs

?  自動頻率控制(AFC)

?  自動增益控制(AGC)

?  電池低電壓檢測

?  溫度傳感器

?  支持無線喚醒WUT功能

?  符合IEEE802.15.4g

?  小體積16.5X17mm,16PIN SMD封裝,安裝方便

?  生產免調試


EL-1648D主要性能參數

類別

描述

最小值

典型值

最大值

單位

工作電壓


1.8

3.3

3.6

V

工作頻率


425

490

525

MHz

最大發射功率


19.8

20.2

20.6

dBm

發射電流

+20dBm 3.3V時

72

76

80

mA

數據速率

FSK調制

0.1


500

KHz

接收帶寬

BW

1.1


850

KHz

RSSI分辨率



0.5


dB

接收靈敏度

(BT=0.5)

速率500bps


-124


dBm

速率9.6Kbps


-114


dBm

速率40Kbps


-108


dBm


圖片關鍵詞


圖片關鍵詞EL1648D無線模組說明書V1.0.pdf
